Introdução

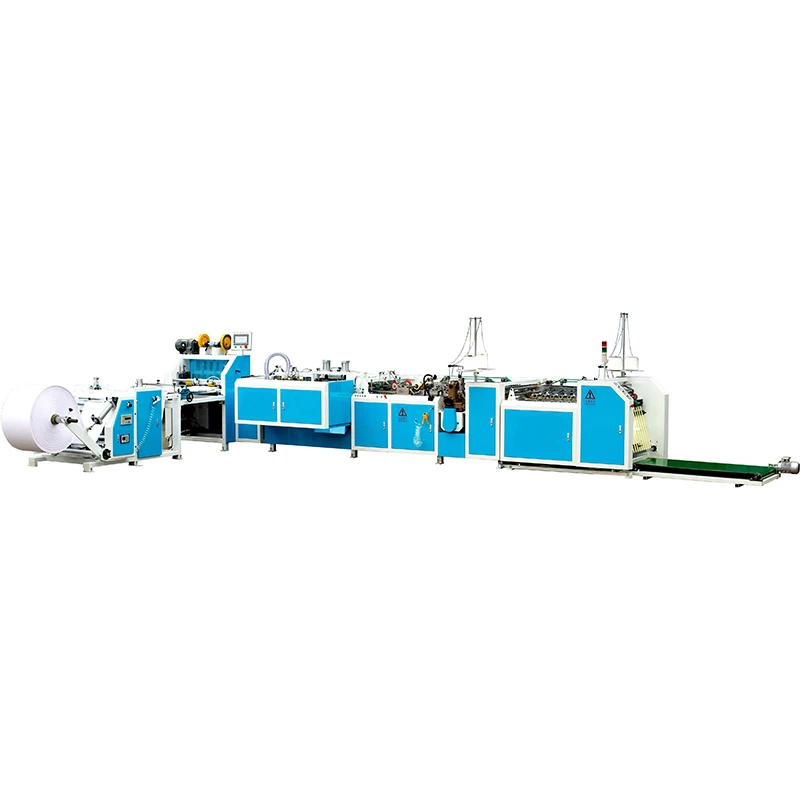

Para esta máquina. O desbobinador está equipado com elevador automático para carregar o tecido automaticamente, operação fácil. Equipado com EPC, tensão de controle de rolo dançante, velocidade de desenrolamento de controle de inversor.
Dispositivo de torção e reforço manual e ajustável, operação fácil. Dispositivo de reforço passo a passo. A unidade de recolhimento controla a tensão, o rolo dançante faz o reforço com firmeza.
Servo Motor controla a alimentação, design Double Cam para funcionamento estável. Sensor de marca para detectar tecido impresso, comprimento de alimentação de controle servo para tecido não impresso, obtém corte preciso. Cortador Vertical e Térmico com sistema de abertura da boca do saco para tecido normal, cortador a frio para tecido Laminado. Velocidade de corte de controle de PLC e inversor, controle de sincronização.
O servo motor transfere o saco tecido após o corte, alcança a transferência de precisão e o funcionamento estável, a boca do segundo saco aberta faz com que os sacos abram a boca completamente e facilitam a válvula.
Fabricação de válvulas por controle servo, o tamanho da válvula pode ser ajustado e a unidade de corte para fazer com que a bolsa da válvula corresponda ao bom tamanho e aparência.
Dois conjuntos de cabeças de costura para costurar o fundo e a boca na linha. Equipado com um único dispositivo de dobragem, velocidade de costura de controle do inversor, a posição da segunda unidade de costura pode ser ajustada para corresponder a diferentes tamanhos de sacos. PLC e Inversor para controle de sincronização.
Sensor e controle PLC, contagem automática, empilhamento e avanço da correia transportadora.
Especificação
|
Item |
Parâmetro |
Observações |
|
Largura do Tecido |
370mm-650mm |
com reforço |
|
Diâmetro máximo do tecido |
φ1200mm |
|
|
máx. Velocidade de Fabricação de Sacos |
30-40pçs/min |
Saco dentro de 1000mm |
|
Comprimento do saco acabado |
700-1000mm |
Após o corte, dobra e costura da válvula |
|
Precisão de corte |
Menor ou igual a 5mm |
|
|
Tamanho máximo da válvula |
Máx. 180x360mm |
Altura x Largura |
|
Tamanho mínimo da válvula |
Mín. 140x280mm |
Altura x Largura |
|
máx. Velocidade de costura |
2000rpm |
|
|
Profundidade do reforço |
40-45mm |
Como o pedido do cliente |
|
Faixa de pontos |
Máx. 12mm |
|
|
Largura Dobrável |
Máx 20mm |
|
|
Conexão de força |
19,14 kW |
|
|
Peso da máquina |
Cerca de 5T |
|
|
Dimensão (lay-out) |
10000x9000x1550mm |
|
Recurso
1). Corte em linha e fabricação de válvulas e costura em dois lados, também pode fazer corte e costura
2). Controle de servo para precisão de corte
3). Torção e reforço on-line
4). Corte Térmico Vertical para Tecido Normal, Cortador a Frio para Tecido Laminado
5). Controle de posição de borda (EPC) para desenrolamento
6). Servo Manipulador para transferir o saco tecido após o corte
7). Controle PLC, display digital para monitor de operação e configuração de operação
